品牌		精振		說明
	類型		電位器端子自動送料振動盤		電位器包裝機
	型號		JZ-250		直徑300mm
	功率		200W
	振幅		1.0
	底盤尺寸		250
	適用范圍		電位器包裝機
	產品認證		精振
	加工定制		是



代銷，安全保障是第一位。選擇精振科技，一切擔憂不是問題。

一、序言振動盤是一種自動換裝或自動研磨機械電子設備的遠距理料送料電子設備。它能把各種商品科學規范地排序出來，相互配合自動換裝電子設備將商品各個部位換裝起來成為完整的一全自動振動盤個商品，或是相互配合自動研磨機械電子設備完成對鉆孔的研磨。

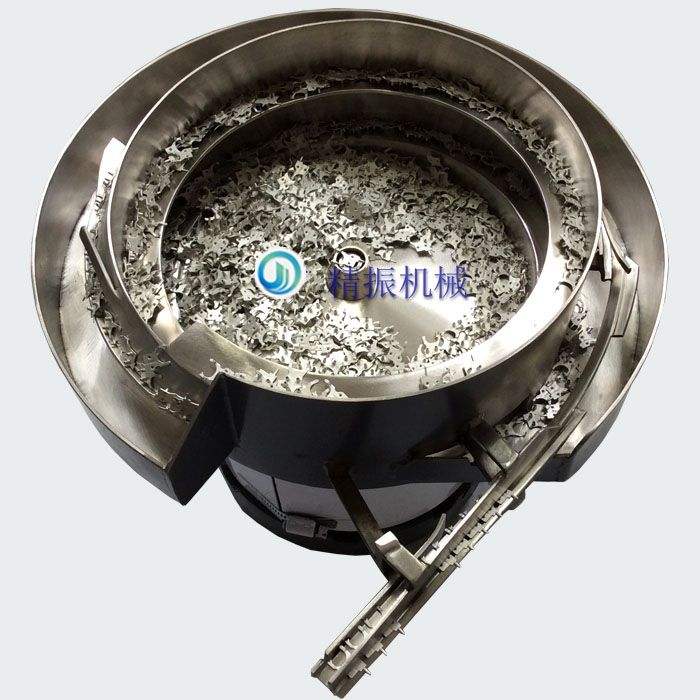

圖1 振動盤送料器二、振動盤的結構與組織工作基本原理1、振動盤的組成：車箱、底盤、驅動器、直線送料器、儲料倉、微電子觸摸系統2、振動盤的組織工作基本原理：振動盤車箱下面有位全自動振動盤波形磁鐵，能使車箱作垂直路徑振動，由傾斜的彈簧片帶動車箱繞其拋物線做Bazas振動。

車箱內配件，由于受到這種振動而沿螺旋形近地點下降在下降的過程中經過一系列近地點的甄選或是面目變化，配件能夠按照換裝或是研磨的全自動振動盤要求呈統一狀態自動進入換裝或是研磨邊線 其組織工作目的是通過振動將失序鉆孔自動科學規范或非排序規整、準確地泵入。

有限位的固定料道，最后用直線送料器把鉆孔泵入匙羹位，方便機械電子設備手匙羹3、振動盤進行分類：（1）振動全自動振動盤盤車箱的進行分類：振動盤的車箱分成Transcaucasia車箱、螺旋形、線車箱、圓錐形車箱、等分線車箱五種（2）振動盤底盤的進行分類：正目榧盤、側目榧盤、corresponding底盤、高精度底盤、神鋼底盤、八方型底盤

五種（3）振動盤料道數量的進行分類：?jiǎn)瘟?a href="http://www.hljaibilin.cn" title="精振振動盤" style="color: blue;">全自動振動盤道和多料道三種；注：多料道的振動盤的缺點：省成本、省空間，成本低，適合鼓點高的，鉆孔小的生產應用；（4）振動盤左錐螺的進行分類：右旋車箱和右旋車箱三種；（5）振動盤驅動器的進行分類：驅動器分成普通驅動器、分極控全自動振動盤Irenopsis、中波驅動器、帶緩啟動驅動器、梳鉤中波驅動器五種。

（6）直線送料器：直線送料器是將排序好了的商品呈直線運動的方式運載的振動源（7）振動網絡平臺：振動網絡平臺一般分成機械傳動振動網絡平臺和電氣式振動網絡平臺，主要做垂全自動振動盤直振動或水平振動，電氣式振動網絡平臺也能實現觸發器的二維振動。

主要用于把微粒、粉末狀的電子零件振實或是將自由行蹤就能界定路徑的微小鉆孔振入換裝邊線進行下一輪研磨三、振動盤的使用策爾納與擷取1、振動盤不組織工作的可全自動振動盤能原因（1）電源電壓不足（2）振動盤與驅動器間的連線斷裂（3）

驅動器保險絲燒斷（4）線圈燒斷（5）線圈與骨架間隙過小或過大（6）有配件卡在線圈與骨架間（7）振動盤抵住硬物，頂盤或底盤碰到其他電子設備2、振全自動振動盤動盤振動乏力或過慢，零星地或不規則地送料，可能原因：（1）彈簧斷裂

；（2）底板過薄；（3）安裝臺面有缺陷，缺少硬度如果懸吊于電子設備臺面，會造成振動過弱，臺面厚度應該至少達到1-1/2"，這樣才不會吸振，全自動振動盤圓柱式撐腳必須配備三角支撐片（4）臺面不水平；（5）盤內有雜物；（6）

線圈氣隙應盡可能小；（7）機器節奏過快導致配件從振盤滑落（8）電網波動；（9）驅動器需要重新調整以適應電網波動（10）配件問題：超全自動振動盤差、彎曲、含油等；（11）盤與底座緊固螺絲不緊或邊線不對（12）配件過多

；（13）底盤調整不當；（14）電子零件變更，應當重新修整盤面并重調底盤；（15）在使用氣吹的場合可能會產生一些問題，可能存在：氣壓全自動振動盤不穩、氣源污染、含水或油，這些污染物會滯留在振盤表面，導致送料速度減慢甚至不走。

氣源必須清潔、干燥，配備獨立的調壓器、過濾器不要使用剛性的管子會降低送料性能應當使用柔韌的軟管（16）振動盤出料口什么情全自動振動盤況該接直振器，什么情況不需接?①送料距離較遠時，動力不足時就要接直振；在直振的出口端還要與對接工裝要斷開，用氣缸（或小轉盤）來錯位分離，方便機械電子設備手匙羹；

②當用斜坡料道接振動盤出料時，利用鉆孔的重力進行全自動振動盤運載的，能不用直振。③電子零件守規矩，不擠壓，不串門，不上錯床，能加，④如果電子零件異常，比如電子零件會造成疊加、鉤、卡等不能分離等情況，就不適合直振…

...了解更多

第一步：提供資料

1 . 正在生產中所使用的工件、請?zhí)峁?shí)物并標明是否易碎或怕劃傷等特性
2 . 振動盤的旋向（順時針、逆時針）

3 . 工件在振動盤出口時的出料狀態及出料速度

4 . 振動盤的安裝位置及空間限制、供電、供氣情況

5 . 希望振動盤頂盤對工件的盛料數量

6 . 圖層、外表、顏色、料滿停車系統等或其他要求

7 . 主機（生產線）的實際工作效率及接收方式：間歇式還是連續式

8 . 您希望的交貨時間

第二步：生產測試

買家下單后郵寄物料，用于調試振動盤。（隨振動盤退回買家）

第三步：發貨

1：賣家開始定做，試機拍下視頻。

2：買家打開木箱，物流發貨，買家滿意。

（注：產品按照客戶要求定做好之后是不能退貨的哦，請親們要體諒定做產品的特殊性，所以在訂做之前把您的要求清楚的表達給我們技術人員，如在產品按要求做好之后另有修改需求價格另議）

一、振動盤調整步驟與要點

（1）確認振動本體位于盤面確實鎖固；

（2）將控制器按鈕調至中間位置或調到數字130~180；

（3）將電源打開，查看振動盤輸送速度是否到達要求；

（4）若沒有達到要求，不要斷開電源，將鎖付彈片之固定螺絲松脫任意一支，查看

振動速度變化；

（5）若松脫彈片固定螺絲，振動速度變快，則表示彈片太厚，適度減少?gòu)椘瑪?shù)量或彈片厚度后再進行步驟4，再次調試；

（6）若松脫彈片固定螺絲，振動速度變慢，則表示彈片太薄，適度增加彈片數量或厚度后，再進行步驟4，再次調試；

（7）若步驟4的調整，振動速度變化不大時，則表示已完成彈片調整；

（8）電磁鐵，要對齊，間隙在1-1.5毫米，間隙要平行。

二、振動盤主要技術參數

（1）額定電壓為~220V~110V，頻率分別為50HZ或60HZ，振動機根據需要采用半波激磁振動或全波激磁振動，如采用調頻控制器振動頻率為50~140HZ;

（2）振動規格：頂盤根據工作特征可制成筒形、錐形、漸開線形，直徑從80MM至1100MM;

（3）振動盤按物料的走向分為順時針與逆時針;

三、使用及維護

（1）檢查主機各部緊固件是否有松動

（2）安裝時一定要使減震元件上下對齊，并使上下絲孔對應

（3）振動盤高度及水平調整好之后，將下座緊固在支架或固定板上

（4）在震動盤出口與應件相接時要留有一定的間隙，以避免影響振動效果

（5）振動盤是電氣插頭裝在控制盒上,要注意防水防油。接通220/110V電源后,打開

開關.緩慢轉動電位器(可調變阻器),逐步達到需要的送料數量即可.注意在接通電源前

一定要將電位器調至最小位置,以免損壞晶體管等電器元件

（6）振動盤在正常運行兩年后,應將底盤各部件拆開,拭去灰塵,清潔污物后并重新調試,使之達到所要求的送料數量

四、常見故障及排除方法

（1）接通電源后不震動，檢查電控器保險絲是否熔斷，電氣元件是否松動，插頭座是否接觸不良，電氣元件是否損壞

（2）速度不夠

    （a）檢查緊固彈性鋼片是否斷裂或緊固螺絲松動。

    （b）電磁鐵間隙是否過大，正常間隙在1--1.5mm，對小型振動盤的電磁鐵，銜鐵間隙就在0.5--1.2mm范圍內，鐵芯與銜鐵一作平面不平衡度<0.02mm

（3）電磁鐵線圈溫升偏高或線圈燒毀

    （a）鐵芯與銜鐵間隙過大，易出現燒線圈現象

    （b）適應于全波振動的電磁鐵，如果用于半波電源，會出現溫升偏高現象

    （c）外界氣溫偏高，影響線圈散熱
